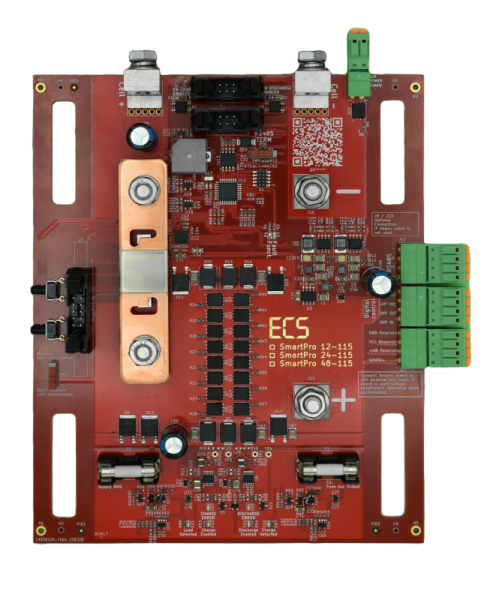

SmartPro X-115

Artikelnummer: BG262
Kategorie: SmartPro
Hersteller: ECS

261,80 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Konfigurieren

SmartPro-115 Spannung

Bitte wählen Sie genau eine Komponente.

SmartPro 12-115 - Artikel zurzeit vergriffen 0,00 €: Artikeldetails

Menge: 1

SmartPro 24-115 - Artikel zurzeit vergriffen +11,90 €: Artikeldetails

Menge: 1

SmartPro 48-115 +23,80 €: Artikeldetails

Menge: 1

Ihre Konfiguration

Artikel/Gruppe		Preis
inkl. 19% USt. , zzgl. Versand

Beschreibung
Bewertungen
PDF (2)

SmartPro ist die zentrale Komponente unseres BMS. Zusammen mit unseren LiPros (Zellspannungsmessung, Zelltemperaturmessung und Ladungsausgleich) und unserem PowerPro (Schmelzsicherung, Secondary Protection und Hauptschalter) bildet es ein hochgenaues, leistungsfähiges und mehrfach redundantes Batterie-Management-System. SmartPro verbindet eine hochgenaue Strommessung zur Ermittlung des SoC mit einer leistungsfähigen Lade- und Laststeuerung. SmartPro ist mit Überspannungsableitern ausgestattet, die auftretende Spannungsspitzen durch Leitungsinduktivitäten sicher ableiten. SmartPro kann seitlich an den Akkupack angeflanscht werden. Der Eingang befindet sich oben am Platinenrand, sodass eine einfache Montage und Verdrahtung möglich ist.

Hauptfunktionen:

Lade- und Laststeuerung in Abhängigkeit des Ladezustandes
Genaue Bestimmung von SoH und SoC
Optionaler Ausgang für Heizelemente
Ersatzteil für unsere Komplett-Batterie Supremo
Aufbau eigener Batteriesysteme

Anwendung:

Verkehrsleittechnik
Netzferne Überwachungsfunktionen (Stromversorgung Pegelmessstationen)
Notstromversorgung Wasserinfrastruktur
Roboterfahrzeuge
Boote
Stromversorgung von Spezialfahrzeugen
u.v.m.

Produktmerkmale und Vorteile:

Hochgenaue Strommessung, Temperaturkoeffizient Shunt kleiner 10 ppm
24-Bit-Präzisions-ADC
Strommessverstärker mit < 0,1 μV/°C Drift
Hardwarebasierte Kurzschluss-Überwachung und Abschaltung
Offener Datenbus: Modbus RTU
Aux-Ausgang z.B. zur Heizungsansteuerung
Hochintegriertes System für Überwachung und Schutz von Batteriesystemen
Versionen für 12, 24 und 48 V Batteriesysteme verfügbar
Eigenverbrauch kann wahlweise gemessen oder nicht gemessen werden (zu Kalibrierungszwecken)
Viele weitere Diagnosedaten, z.B. SoH, Innenwiderstand, Batteriewirkungsgrad, Gesamtsumme geladene Ah und Wh, letzte Kalibrierung, u.v.m.
Erfüllt die Forderungen der EU-Verordnung 2023/1542. Hierzu wurden viele weitere Parameter zur SoH-Bestimmung eingeführt.
Erweiterte SoC-Berechnungsmethoden: Neben einer Ah-basierten Methode kann auf Wh-basierte und temperaturkompensierte Methoden umgeschaltet werden

Technische Daten:

	SmartPro 12-115	SmartPro 24-115	SmartPro 48-115
Nennsystemspannung [V]:	12	24	48
Maximale Betriebsspannung [V]:	15	30	60
Max. Dauerstrom [A]:	125
Max. Spitzenstrom:	Peak 1500 A / 1 ms
Max. Dauerleistung [W]:	1500	3000	6000
Einschaltwiderstand typ. [mΩ] (gemessen mit 150 A Sicherung):	1,16
Einschaltwiderstand max. [mΩ] (gemessen mit 150 A Sicherung):	1,25
Max. Absicherung [A]:	150
Durchschlagsspannung [V]:	17,5	35	70
Gesamtleistung Überspannungsschutz (Pppm) [kW] (Peak pulse power dissipation with a 10/1000 μs waveform):	10	20	40
Steuerspannung LVP, OVP [V]:	4,7 – 60
Leistungsaufnahme typ. [mW]:	< 30
Lagerzeit [Jahre] (Beispiel: 60 Ah / 12 V / Winston Zellen):	> 1

	Mechanische Daten (alle Spannungsvarianten)
Langlöcher:	für M8 Gewindestange
Abstand [mm]:	123 (für Zellbreite bis max. 115 mm)
Hochstrom-Anschlussterminals:	M6, Abstand: 62 mm
Schutzklasse:	IP00
Hersteller:	ECS
Ursprungsland:	Deutschland
Garantie:	5 Jahre

48-V-Version in Entwicklung / auf Anfrage.

Produkteigenschaft	Wert
Versandgewicht:	0,30 kg
Artikelgewicht:	0,30 kg
Abmessungen ( Länge × Breite × Höhe ):	16,00 × 14,60 × 3,50 cm
