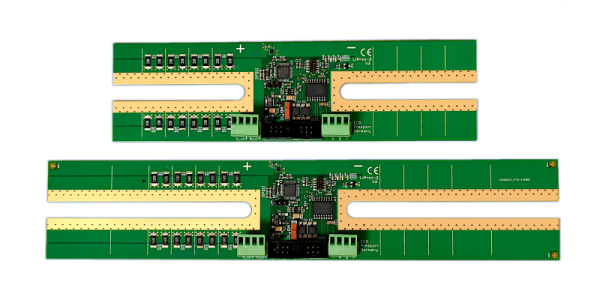

LiPro1-2 V3 mit RS485 ModBus Schnittstelle

LiPro1-2 V3 mit RS485 ModBus Schnittstelle

Artikelnummer: BG160a
GTIN: 4260532950105
HAN: ST020
Kategorie: LiPro
Hersteller: ECS

Neu: LiPro1-2 V3
3. Generation
Der Name LiPro steht für Lithium Protection. Dieses Modul schützt Ihre wertvollen Lithium-Zellen (LiFePO4, LiFeYPO4, …). Es bietet sowohl einen Schutz vor Tiefentladung als auch vor Überladung. Außerdem ist eine Balancer-Schaltung implementiert.

Länge

51,98 €

inkl. 19% USt. , zzgl.

Aktuell nicht im Lager, bitte anfragen

LiPro1-2 V3

Neu in der V3-Version:

Neue Bauform, jetzt auch passend für kleine Zellen, z.B. von EVE, LISHEN, CALB, etc.
Untertemperaturabschaltung für Ladung und Entladung
Messgenauigkeit und Stromverbrauch optimiert
Schalter zum Abschalten bei langer Einlagerungszeit oder bei der Programmierung der Adresse
LED-Blinkcode zeigt eingestellte Slave-Adresse beim Start
Parameter können geschützt werden (sehr interessant für unsere OEM-Partner)
Zeiten mit zu hoher oder zu niedriger Temperatur können geloggt werden (sehr interessant für unsere OEM-Partner für die Garantieabwicklung)

Das LiPro1-2 RS485 V3 Modul dient zum Schutz Ihrer wertvollen Lithium-Zellen (LiFeYPO4, LiFePO4, …). Das Modul überwacht ständig die Zellenspannung; sobald die Zellenspannung zu gering wird, öffnet die 1. Sicherheitsschleife für den Tiefentladeschutz. Die Sicherheitsschleife wird durch alle LiPro1-2 RS485 V3 Module geführt und dann zu einem Relais, das die Last abschaltet. Das Modul verfügt über eine zweite Sicherheitsschleife zum Schutz vor Überladung. Sobald bei einem Modul die Grenzspannung überschritten wird, öffnet die 2. Sicherheitsschleife, welche wiederum ein Relais abschaltet. Dieses Relais schaltet z.B. das Ladegerät ab. Bei Photovoltaik-Anlagen kann z.B. auch die Verbindung der Solarzellen zum Laderegler unterbrochen werden. Wird der LiPro1-2 zusammen mit unserem greenController betrieben, so kann dieser direkt die beiden Sicherheitsschleifen auswerten. Es sind dann keine weiteren Relais erforderlich. Des Weiteren ist eine Temperaturüberwachung vorhanden. Bei zu hohen Temperaturen werden beide Sicherheitsschleifen abgeschaltet.

In dieser neuen V3-Version gibt es auch eine einstellbare Abschaltung des Ladegerätes bei tiefen Temperaturen. Viele Zelltypen dürfen bei kalten Temperaturen nicht mehr geladen werden, da ansonsten die Zellen durch Dendritenwachstum zerstört werden. Im schlimmsten Fall durchdringen die Dendriten den Separator, was zu einem internen Kurzschluss führen kann. Zum Abschalten der Ladung bei tiefen Temperaturen wird die OVP-Sicherheitsschleife geöffnet, mit der die Ladequellen gesteuert werden. Bei Entladung sind tiefe Temperaturen meist nicht so kritisch. Trotzdem kann auch hier eine Abschaltung eingestellt werden.

Ladungsausgleicher (Balancer):
Das LiPro1-2 RS485 V3 Modul enthält auch einen Balancer, der den Ladestrom an der Zelle vorbeileitet, wenn die Ausgleichsspannung erreicht ist. Der Ausgleichsstrom ist mit bis zu 2 A wesentlich höher als bei den meisten zentralen BMS-Systemen (oft nur 50 bis 100 mA).

Features:

Mikroprozessor gesteuert
Jeweils ein Modul pro Zelle
Montage jeweils direkt auf positiven Batteriepol
Balancer-Strom ca. 0 – 2 A (abhängig von der Spannung, 16 × 33 Ohm Widerstände parallel: 1,75 A @ 3,6 V, 2 A @ 4,2 V)
Balancer-Spannung 3,6 V (Default für LiFePO4, einstellbar über Schnittstelle auf andere Typen)
Tiefentladeschutz (LVP1, verzögert) bei 2,9 V (Default für LiFePO4, einstellbar über Schnittstelle auf andere Typen)
Tiefentladeschutz (LVP2, unverzögert) bei 2,8 V (Default für LiFePO4, einstellbar über Schnittstelle auf andere Typen)
Verzögertes Ansprechen, um LVP1-Auslösung während kurzfristigem hohen Einschaltstrom bzw. bei kalten Zellen zu verhindern
Überladeschutz (OVP) bei 3,65 V (Default für LiFePO4, einstellbar über Schnittstelle auf andere Typen)
4 LEDs zur Anzeige von: Funktion, Error, LVP, UVP
Übertemperaturschutz 50 °C (Default für LiFePO4, einstellbar über Schnittstelle auf andere Typen)
Maximale Toleranz der Grenzwerte kleiner 0,1 % FS! (Maximal 5 mV, typisch ≤ 2 mV)
Geringe Leistungsaufnahme (< 15 mW)
Besitzt eine galvanisch getrennte RS485-Schnittstelle
