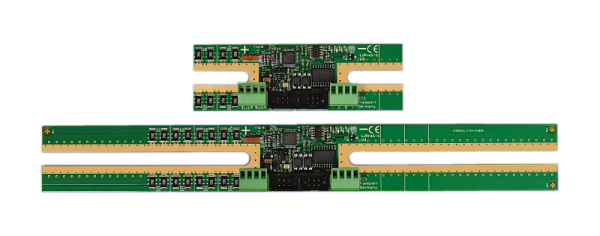

LiPro1-1 V3

Artikelnummer: BG158
GTIN: 4260532950082
HAN: ST020
Kategorie: LiPro
Hersteller: ECS

Neu: LiPro1-1 V3
3. Generation
Der Name LiPro steht für Lithium Protection. Dieses Modul schützt Ihre wertvollen Lithium-Zellen (LiFePO4, LiFeYPO4, …). Es bietet sowohl einen Schutz vor Tiefentladung als auch vor Überladung. Außerdem ist eine Balancer-Schaltung implementiert.

Länge

40,13 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen
PDF (4)
Sonstiges (2)

LiPro1-1 V3

Neu in der V2-Version:

Stärkere Schaltausgänge (bis zu 1 A)
Temperaturkompensation der Schaltausgänge programmierbar
Schnellere Verdrahtung über optionale Flachbandkabel möglich
Dank größerem Spannungsbereich jetzt auch für andere Zelltypen geeignet (z.B. für Lithium-Titanat (LTO))

Neu in der V3-Version:

Neue Bauform, jetzt auch passend für kleine Zellen, z.B. von EVE, LISHEN, CALB, etc.
Untertemperaturabschaltung für Ladung und Entladung
Messgenauigkeit und Stromverbrauch optimiert
Schalter zum Abschalten bei langer Einlagerungszeit
Übertemperaturschutz

Das LiPro1-1 V3 Modul dient zum Schutz Ihrer wertvollen Lithium-Zellen (LiFeYPO4, LiFePO4, …). Das Modul überwacht ständig die Zellenspannung; sobald die Zellenspannung zu gering wird, öffnet die 1. Sicherheitsschleife für den Tiefentladeschutz. Die Sicherheitsschleife wird durch alle LiPro1-1 V3 Module geführt und dann zu einem Relais, das die Last abschaltet. Das Modul verfügt über eine zweite Sicherheitsschleife zum Schutz vor Überladung. Sobald bei einem Modul die Grenzspannung überschritten wird, öffnet die 2. Sicherheitsschleife, welche wiederum ein Relais abschaltet. Dieses Relais schaltet z.B. das Ladegerät ab. Bei Photovoltaik-Anlagen kann z.B. auch die Verbindung der Solarzellen zum Laderegler unterbrochen werden. Des Weiteren ist eine Temperaturüberwachung vorhanden. Bei zu hohen Temperaturen werden beide Sicherheitsschleifen abgeschaltet.

In dieser neuen V3-Version gibt es auch eine einstellbare Abschaltung des Ladegerätes bei tiefen Temperaturen. Viele Zelltypen dürfen bei kalten Temperaturen nicht mehr geladen werden, da ansonsten die Zellen durch Dendritenwachstum zerstört werden. Im schlimmsten Fall durchdringen die Dendriten den Separator, was zu einem internen Kurzschluss führen kann. Zum Abschalten der Ladung bei tiefen Temperaturen wird die OVP-Sicherheitsschleife geöffnet, mit der die Ladequellen gesteuert werden. Bei Entladung sind tiefe Temperaturen meist nicht so kritisch. Trotzdem kann auch hier eine Abschaltung eingestellt werden.

Ladungsausgleicher (Balancer):
Das LiPro1-1 V3 Modul enthält auch einen Balancer, der den Ladestrom an der Zelle vorbeileitet, wenn die Ausgleichsspannung erreicht ist. Der Ausgleichsstrom ist mit mehr als 1 A wesentlich höher als bei den meisten zentralen BMS-Systemen (oft nur 50 bis 100 mA).

Features:

Mikroprozessor gesteuert
Jeweils ein Modul pro Zelle
Montage jeweils direkt auf positiven Batteriepol
Balancer-Strom ca. 0 – 1 A
Balancer-Spannung 3,6 V (für LiFePO4)
Tiefentladeschutz (LVP1, verzögert) bei 2,9 V (für LiFePO4)
Tiefentladeschutz (LVP2, unverzögert) bei 2,8 V (für LiFePO4)
Verzögertes Ansprechen, um LVP1-Auslösung während kurzfristigem hohen Einschaltstrom bzw. bei kalten Zellen zu verhindern
Überladeschutz (OVP) bei 3,65 V (für LiFePO4)
4 LEDs zur Anzeige von: Funktion, Error, LVP, UVP
Übertemperaturschutz 50 °C (für LiFePO4)
Maximale Toleranz der Grenzwerte kleiner 0,1 % FS! (Maximal 5 mV, typisch ≤ 2 mV)
Geringe Leistungsaufnahme (< 15 mW)
