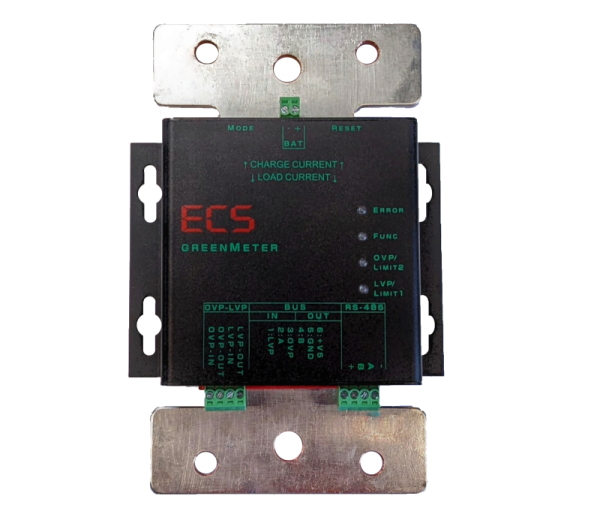

greenMeter V2

Artikelnummer: BG171_BG172_BG173
Kategorie: Batteriemonitor
Hersteller: ECS

Nennstrom

190,40 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen
PDF (3)
Sonstiges (2)

Hochpräzisions-Batteriemonitor:

greenMeter V2

Dieser neue Batteriemonitor wurde entwickelt, um Ströme präzise zu erfassen. Nach über zwei Jahren Entwicklungszeit sind wir stolz, einen Messfehler von kleiner als 0,04 % erreicht zu haben.

Neu in der V2-Version:

Erheblich verkleinertes Gehäuse
Neue Form der Kupferschienen

Warum ist die Messgenauigkeit wichtig?
Bei autarken Stromversorgungen gibt es häufig das Problem, dass relativ hohe Ströme gemessen werden müssen. Gleichzeitig gibt es aber auch sehr kleine Standby-Verbraucher. Da diese rund um die Uhr vorhanden sind, spielen sie eine entscheidende Rolle, um den Ladezustand der Batterie korrekt zu messen. Auch um „Kriechströme“ festzustellen und zu verhindern, ist eine genaue Messung wichtig.

Verluste am Shunt?
Genauere Sensoren haben häufig einen größeren Spannungsabfall und damit mehr Verluste. Der Hintergrund ist, dass größere Spannungen am Shunt besser ausgewertet werden können. Wir konnten den Widerstand sehr klein halten; die Daten können Sie der Tabelle entnehmen. Die Verluste sind damit meist kleiner als die Verluste an einer Sicherung.

Welche Funktion hat greenMeter V2:
greenMeter V2 kann den Batteriestrom in beide Richtungen präzise (bidirektional) erfassen. Außerdem kann die Batteriespannung über zwei Sense-Leitungen gemessen werden. Mit dem internen Amperestundenzähler kann der SoC (State of Charge) genau ermittelt werden. Mit den zwei Schaltausgängen können bei zu hohen Strömen oder zu hohen/niedrigen Temperaturen die Last bzw. Ladung abgeschaltet werden. greenMeter V2 lässt sich gegenüber den meisten anderen Lösungen in der positiven Leitung integrieren. Wenn Sie Lade- und Laststrom getrennt erfassen möchten, können Sie auch mehrere greenMeter in ein System integrieren. Auch das gezielte Messen einzelner Verbraucher ist kein Problem. Am Bus lassen sich bis zu 247 Geräte anschließen.

Welche Displays gibt es für greenMeter V2:

Der Betrieb mit folgenden Displays bzw. Apps ist aktuell möglich:

greenView (Color-TFT-Display mit Touch)
greenViewM (ECS-App für Android, via WiFi-Konverter)
ECS Kommtool (PC-/Notebook-Software via WiFi, USB)
greenView Desktop (PC-/Notebook-Software zur Verbindung mit greenView via TCP/IP-Netzwerk)
Drittanbieter-Software dank offenem Standardprotokoll (Modbus RTU)

Vergleich einiger Eigenschaften:

Parameter	greenMeter V2	Mitbewerber Vi	Mitbewerber Vo
Auflösung Strom:	0,001 A	0,01 A	0,1 A
Auflösung Spannung:	0,001 V	0,01 V	0,1 V
Genauigkeit Strommessung:	< 0,04 % FS	0,4 % FS	???
Genauigkeit Spannungsmessung:	< 0,1 % FS	0,3 % FS	???
Shunt-Widerstand 500-A-Version:	125 µOhm	100 µOhm	???
Position Shunt:	Plus- oder Minus-Leitung	Minus-Leitung	Minus-Leitung

Alle Parameter im Überblick:

	Mechanische Daten
Kabelquerschnitt für Ein- und Ausgänge [mm²]:	0,15 – 1,3
Bohrungen für Hochstromverbindung [mm]:	8,5 und 10,5
Querschnitt Stromschiene [mm²]:	250
Schutzart:	IP30

	Elektrische Daten
Versorgungsspannung:	5,0 V ±2 % (über RS485-Bus-Anschluss)
Leistungsaufnahme:	< 100 mW
Maximale Spannung am Mess-Shunt:	-4 bis +60 V
Widerstand Messshunt:	125 µOhm (500-A-Version), 250 µOhm (250-A-Version), 500 µOhm (125-A-Version)
Messbereich Strom:	±500 A, ±250 A, ±125 A
Totaler maximaler Fehler (enthält Offset-Fehler + Linearitätsfehler + Temperaturdrift + Gleichtaktfehler):	< 0,04 % FS (garantiert über Umgebungstemperaturbereich -10 bis +50 °C, garantiert über Gleichtaktbereich 12–48 V)
Offsetfehler:	< 0,005 % FS (garantiert über Umgebungstemperaturbereich -10 bis +50 °C, garantiert über Gleichtaktbereich 12–48 V)
Prüfung:	Jedes Gerät wird geprüft. Automatisches Prüf- und Kalibriersystem. Kontrolle Strommessung mit 5 Testpunkten. Kontrolle Spannungsmessung mit 5 Testpunkten. Prüfung Gleichtaktfehler mit 2 Messpunkten.

	Spannungsmessung
Messbereich Batteriespannung:	-60 V bis +60 V
Totaler maximaler Fehler (enthält Offset-Fehler + Linearitätsfehler + Temperaturdrift):	0,1 % FS (max.)

	Umgebungsdaten
Betriebstemperatur:	-20 °C bis +65 °C (Maximalstrom 350 A), -20 °C bis +50 °C (mit Maximalstrom)
Lagertemperatur:	-30 °C bis +80 °C
Luftfeuchtigkeit:	bis 100 %, nicht kondensierend
Verschmutzungsgrad:	2

	Kommunikation
Bus-Systeme:	RS485-Schnittstelle
Protokoll:	Modbus RTU
Baudrate:	einstellbar 9600 bis 460800 (Werkseinstellung 19200)
Parität:	einstellbar gerade/ungerade/keine (Werkseinstellung: gerade)
Stoppbits:	1, 1,5 oder 2 (Werkseinstellung 1)
