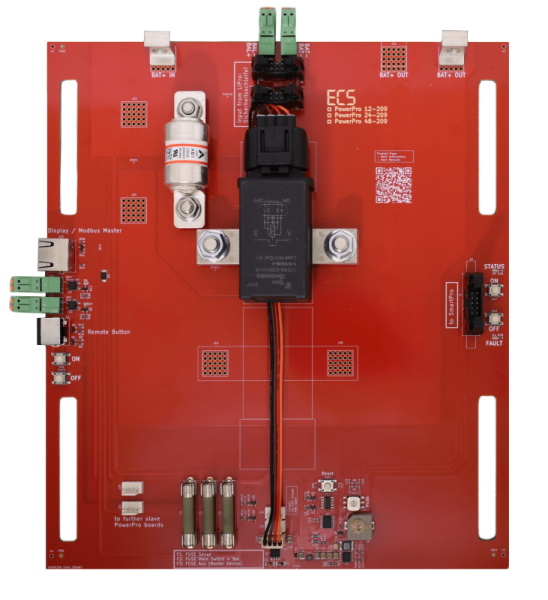

PowerPro X-209

Artikelnummer: BG261
Kategorie: PowerPro
Hersteller: ECS

235,62 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Konfigurieren

PowerPro-209 Spannung

Bitte wählen Sie genau eine Komponente.

PowerPro 12-209 - Artikel zurzeit vergriffen 0,00 €: Artikeldetails

Menge: 1

PowerPro 24-209 +29,75 €: Artikeldetails

Menge: 1

PowerPro 48-209 0,00 €: Artikeldetails

Menge: 1

Absicherung

Bitte wählen Sie genau eine Komponente.

AT1 20A 150V Automative IR20kA 0,00 €: Artikeldetails

Menge: 1

AT1 32A 150V Automative IR20kA 0,00 €: Artikeldetails

Menge: 1

AT1 50A 150V Automative IR20kA 0,00 €: Artikeldetails

Menge: 1

AT1 60A 150V Automative IR20kA 0,00 €: Artikeldetails

Menge: 1

AT1 70A 150V Automative IR20kA 0,00 €: Artikeldetails

Menge: 1

AT1 80A 150V Automative IR20kA 0,00 €: Artikeldetails

Menge: 1

AT1 100A 150V Automative IR20kA 0,00 €: Artikeldetails

Menge: 1

AT1 125A 150V Automative IR20kA 0,00 €: Artikeldetails

Menge: 1

AT1 150A 150V Automative IR20kA 0,00 €: Artikeldetails

Menge: 1

Ihre Konfiguration

Artikel/Gruppe		Preis
inkl. 19% USt. , zzgl. Versand

Beschreibung
Bewertungen
PDF (2)

PowerPro dient als ferngesteuerter Hauptschalter und als zweite Schutzmaßnahme, wenn der MOSFET-Schalter ausfällt. Alternativ kann er auch zur reinen Abschaltung bei Zellüberspannung oder Tiefentladung verwendet werden. Die gewünschte Betriebsart kann über einen Drehcodierschalter eingestellt werden. PowerPro kann genauso einfach seitlich an den Batteriepack angeflanscht werden wie die SmartPro-Baugruppe. Die Baugruppe stellt auch einen einfachen Anschluss für Displays zur Verfügung (Einspeisung Datenbus). Zwei galvanisch isolierte elektronische Relaisausgänge stellen Signale zur Lade- und Laststeuerung zur Verfügung. Damit ist es möglich, Kombigeräte wie z.B. Victron MultiPlus direkt anzusteuern. Im ausgeschalteten Zustand sinkt der Stromverbrauch der Batterie auf nahe Null.

Hauptfunktionen:

Hauptsicherung
Steuersicherungen
Ferngesteuerter Hauptschalter
Secondary Protection
Einspeisung Datenbus für Anzeige: greenView
Ersatzteil für unsere Komplett-Batterie Supremo
Aufbau eigener Batteriesysteme

Anwendung:

Verkehrsleittechnik
Netzferne Überwachungsfunktionen (Stromversorgung Pegelmessstationen)
Notstromversorgung Wasserinfrastruktur
Roboterfahrzeuge
Boote
Stromversorgung von Spezialfahrzeugen
u.v.m.

Produktmerkmale und Vorteile:

Bistabiles Relais für geringen Stromverbrauch
Hohe Sicherheit, da mechanisches Relais als zweite Schutzmaßnahme verwendet wird
Schmelzsicherung von Adler Elektrotechnik mit > 50 kA Abschaltvermögen
Mikroprozessor gesteuert
Alarm-Signalgeber
Einfache und schnelle Montage seitlich der Batterie an die vorhandenen Gewindestangen
Einfache Hochstromverdrahtung mit Zellverbinder möglich
Anschlussmöglichkeit für Ausgleichsleitungen von aktiven Balancern (LiPro1-6 Active)
Versionen für 12, 24 und 48 V Batteriesysteme verfügbar
Perfekt kombinierbar mit SmartPro und LiPro
Bedienung Hauptschalter: ferngesteuert oder lokal möglich
Absicherung für Display-Geräte und für Balancer-Ausgleichsleitungen integriert

Sie können oben bei Nennstrom die Sicherung auswählen. Maximal ist ein Sicherungsnennstrom von 300 A bei dieser Platine erlaubt. Sollten Sie größere Ströme benötigen, können Sie auf andere Modelle zurückgreifen. Eine kleinere Sicherung ist sinnvoll, wenn Sie die Leiterquerschnitte reduzieren möchten oder die Last klein ist und Sie diese ebenfalls schützen möchten.

Empfehlung Sicherung nach Zelle:

	Winston 160AHA / 160AHA-B
Sicherung [A]:	≤ 300
Nenndauerstrom [A]:	≤ 240

Diese Version der Baugruppe ist für Zellen mit einer Gesamtbreite von max. 209 mm ausgelegt, zum Beispiel für:

Winston 160AHA Zellen
Winston 160AHA-B Zellen

Die Baugruppe verfügt über umfangreiche Überspannungsschutzelemente. Diese schützen Ihre Geräte vor induktiven Spannungsspitzen beim Abschalten und vor indirektem Blitzschlag.

Technische Daten:

	PowerPro 12-209	PowerPro 24-209	PowerPro 48-209
Nennsystemspannung [V]:	12	24	48
Maximale Betriebsspannung [V]:	15	30	60
Max. Dauerleistung [W]:	1500	3000	6000
Überspannungsschutz
Durchschlagsspannung [V]:	17,5	35	70
Gesamtleistung Überspannungsschutz (Pppm) [kW] (Peak pulse power dissipation with a 10/1000 μs waveform):	20	40	80

	Elektrische Daten (alle Spannungsvarianten)
Max. Dauerstrom [A]:	125
Max. Spitzenstrom:	Peak 1500 A / 1 ms
Einschaltwiderstand typ. [mΩ] (gemessen mit 150 A Sicherung):	1,16
Einschaltwiderstand max. [mΩ] (gemessen mit 150 A Sicherung):	1,25
Max. Absicherung [A]:	300
Steuerung
Steuerspannung LVP, OVP [V]:	4,7 – 60
Leistungsaufnahme typ. [mW]:	< 30
Lagerzeit [Jahre] (Beispiel: 60 Ah / 12 V / Winston Zellen):	> 1

	Mechanische Daten (alle Spannungsvarianten)
Langlöcher:	für M8 Gewindestange
Abstand [mm]:	218 (für Zellbreite bis max. 209 mm)
Hochstrom-Anschlussterminals:	M8
Schutzklasse:	IP00
Hersteller:	ECS
Ursprungsland:	Deutschland
Garantie:	5 Jahre

Hinweis:
Verwenden Sie eine steuerbare Last mit digitalen Eingängen wie z.B. den Victron MultiPlus, dann können Sie diesen über die zwei potentialfreien SSR ansteuern. In diesem Fall benötigen Sie keinen SmartPro mehr (vorausgesetzt, Sie können auf die weiteren Features des SmartPro verzichten).

Produkteigenschaft	Wert
Versandgewicht:	0,72 kg
Artikelgewicht:	0,72 kg
Abmessungen ( Länge × Breite × Höhe ):	27,50 × 24,10 × 4,20 cm
