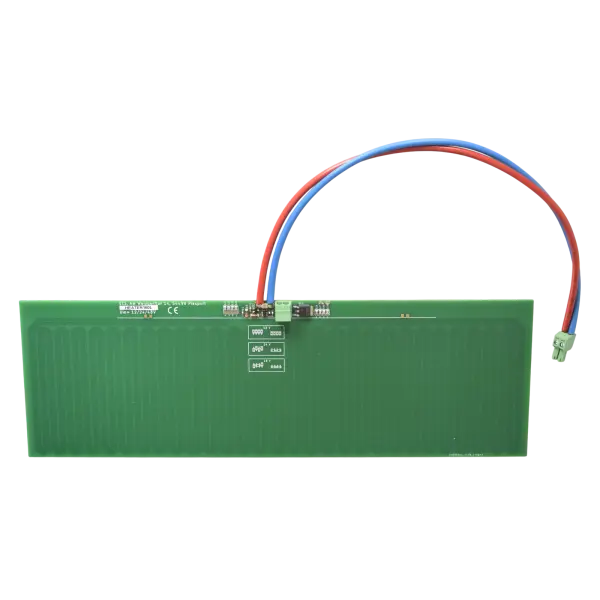

Heater-280x082

Artikelnummer: BG163
Kategorie: Heizungen
Hersteller: ECS

24,00 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen

Heizplatten zur Montage zwischen den Zellen. Größe speziell für ECS LiMAX-LFP160L und ähnliche Zellen.

ECS LiMAX-LFP160L Zellen dürfen bei niedrigen Temperaturen nicht geladen werden — unter 0 °C gar nicht, und unter 10 °C muss der Ladestrom bereits verringert werden. Um die Zellen zu schützen, müssen sie vor dem eigentlichen Laden aufgewärmt werden. Unsere Heizplatten haben jeweils einen Sensor, der die Heizung bei unter 12,5 °C einschaltet und bei über 14,5 °C wieder ausschaltet. Durch die individuelle Überwachung jeder einzelnen Heizplatte ist ein gleichmäßiges und schnelles Aufheizen gewährleistet.

Normale Heizung

Für ein System mit z.B. 4 Zellen werden mindestens 2 Platten benötigt
Für ein System mit z.B. 8 Zellen werden mindestens 4 Platten benötigt

Leistung:

Parameter	1 Platte	2 Platten (4 Zellen)	4 Platten (8 Zellen)	8 Platten (16 Zellen)
Leistung bei 12 V (24 V / 48 V):	20 W	40 W	80 W	160 W
Leistung bei 14,4 V (28,8 V / 57,6 V):	30 W	60 W	120 W	240 W

Schnell-Heizung

Für eine schnelle Aufheizung empfehlen wir auch an den beiden Enden des Stacks eine Heizplatte. Also bei 4 Zellen 5 Heizplatten, bei 8 Zellen 9 Heizplatten usw.

Leistung:

Parameter	1 Platte	5 Platten (4 Zellen)	9 Platten (8 Zellen)	17 Platten (16 Zellen)
Leistung bei 12 V (24 V / 48 V):	20 W	100 W	180 W	340 W
Leistung bei 14,4 V (28,8 V / 57,6 V):	30 W	150 W	270 W	510 W

Weitere Daten:

Produkteigenschaft	Wert
Einschalttemperatur [°C]:	<12,5
Ausschalttemperatur [°C]:	>14,5
Für Zellen mit Abmessungen (H x L) [mm]:	82 x 280

Die Heizbahnen liegen in den Innenlagen der Leiterplatte. Die Leiterplatte besteht aus FR4-Material. FR-4 (auch FR4) bezeichnet eine Klasse von schwer entflammbaren und flammenhemmenden Verbundwerkstoffen aus Epoxidharz und Glasfasergewebe. Die Abkürzung FR steht für flame retardant (flammenhemmend) und entspricht den Anforderungen von UL94V-0. Eine zusätzliche Isolation zwischen den Zellen ist damit nicht mehr notwendig.

Bei Verwendung von seitlichen Platten zur Montage der Zellen, wie z.B. bei unseren Montage-Kits, wird an den beiden Enden eine zusätzliche Isolierplatte benötigt: HEATER_ISO_160L. Damit wird der notwendige Abstand der Lötstellen (am oberen Rand der Heizungsplatine) zur Metallplatte hergestellt.

Produkteigenschaft	Wert
Versandgewicht:	0,10 kg
Artikelgewicht:	0,10 kg
Abmessungen ( Länge × Breite × Höhe ):	28,00 × 9,20 × 0,16 cm

Es gibt noch keine Bewertungen.
